一.用途介紹

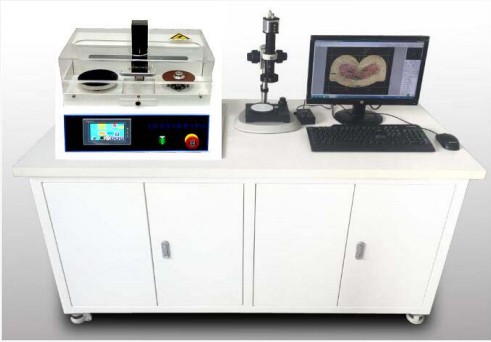

    全自動分析工作室檢驗系統是本公司針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套系統由自動端子切割設備、研磨設備、腐蝕清洗斷面圖像采集系統、線束端子圖片測量分析系統等單元組成，采用人體力學設計，模塊化組合，讓操作更方便、快捷。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。簡易的操作、高品質的圖像采集系統、精確的測量分析為您的生產保駕護航。高性能顯微觀測儀和專用軟件可簡單正確地測量長度﹑計算面積。

    超高清晰度觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離;配置高精度線束端子圖片測量分析系統,組合成高品質光學系統與高分辨率攝像頭的完美組合，讓斷面圖像更清晰，獨特的定倍定檔讓測量更精確。

    二.儀器特點

    精巧易攜帶，簡單易操作；高品質低失真的光學儀器圖片攝取摸塊

    低成本，快回報；光學儀器的安全保護裝置，便于運輸

    全自動切割模塊；帶有超亮的白光LED光源，低熱

    帶有微調的高速打磨模塊；帶有微調的XYZ軸測量桌面

    可選電解腐蝕模塊人性化的夾具固定器；高精度的校正尺

    保護外蓋的設計，增加了操作的安全性；500萬像素的攝像頭USB2.0

    三、技術參數：

    控制系統

    采用日本三菱PLC控制器室

    切割模塊

    范圍:0.13mm2到8.00mm2

    轉速:2800rpm(采用德國進口電機)

    切割速度:2mm/sec

    打磨模塊

    速度:2800rpm(采用德國進口電機)

    Z微調范圍:0.00mm到5.00mm

    特使材質的砂紙外經:100mm

    X軸移位

    采用日本松下伺服電機

    蝕化部分（可選項）

    電解:可達8mm2

    電解時間:5到30sec

    圖片攝取部分

    高品質,低失真的光學儀器附加10倍的目鏡

    放大倍數:0.75x,1x,1.5x,2.0x,2.5x,3.0x,3.5x,4.0x,4.5x,5.0x（0.5卡位變檔技術）

    齒間倍數:0.75x,1x,1.5x,2.0x,2.5x,3.0x,3.5x,4.0x,4.5x,5.0x

    觀測范圍:1.2mm到8.2mm（X軸方向）

    超亮的白色LED光源可無極控制

    帶有微調的XYZ移動平臺

    范圍:+/-6mm（三維）

    分析及存檔部分

    日本工業高清視頻系統500萬像素的攝像頭,USB2.0,及Section-MSv1.2.3版

    包括壓縮比等在內的增強型測量工具,已獲得汽車/家電/IT行業的認證

    電源

    220VAC,50Hz,300W

    體積和重量

    重量:約30kg體積:490mm(長)x340mm(寬)x340mm(高)

    三.軟體特點

    1.X-12Scan本軟件采用行業最先進一鍵式全自動掃描系統

    2.X-12Scan測量比以前更快捷更方便：C/H、C/W、C/R、壁厚、毛刺寬度、毛刺高度、壓縮比、間隙比、線芯和角度測量，一鍵式測試數據馬上出來。

    3.X-12Scan報告比以前更加專業和完整,完全滿足各大汽車業，新能源汽車，家電業，IT周邊行業各項權威認證。

    4.X-12Scan軟件植入了測試項目的對比信息資料，統一料號線束進行對比，直觀明顯的比較出不良差異

    5.X-12Scan軟件可與其他機械測量工具（千分尺）通信，可以采集測量數據進行測試對比（更有效的提高生產的品質方便快捷確認）

    6.X-12Scan軟件并增加了端子壓接后的對稱度檢測等等諸多功能。
